2008년 설립된 동호 케미테크는 재생폴리에스터 화이버를 생산하던
동호의 기술력을 확대해 친환경 플라스틱 필름과
다양한 건설 및 공사 현장에서 더욱 안전한 작업환경을 구축하기 위한
방수 시트, EVA·PE SHEET, Bio PP SHEET 등을 생산 판매하고 있습니다.

방수시트

화학수지 일종의 ETHYLENE VINYL ACETATE의 약어 EVA와 ETHYLENE COPOLYMER BITUMEN의 약어 ECB는 내구성이 우수하며 간편하게 시트와 시트 이음매를 열융착 할 수 있으며, 또한 융착 봉합부위에 강한 공기압을 주입하여 봉합 상태를 확인 가능케 하므로 완벽한 방수 및 방근을 실현할 수 있습니다.

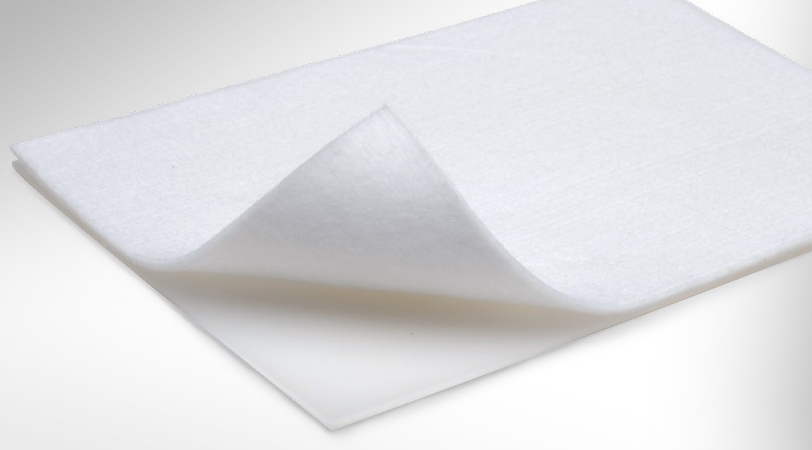

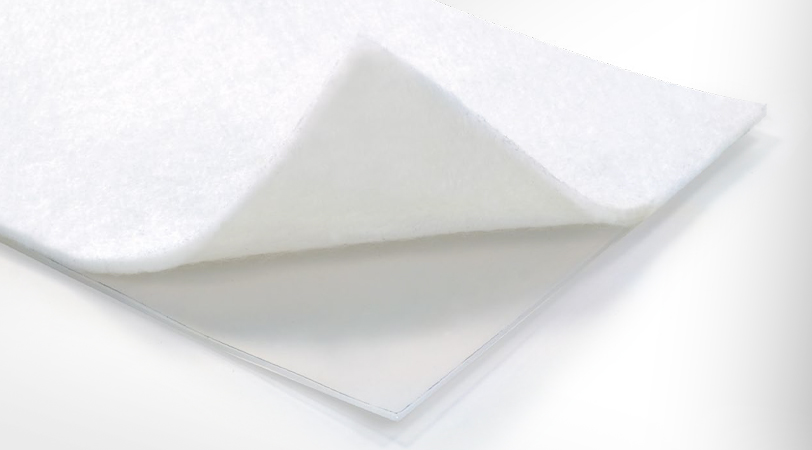

EVA INTEGRAL TYPE
WATERPROOF SHEET

EVA 일체형 방수시트

라운델 사용없이 시공하므로 부직포 및 방수시트
손상을 근원적으로 방지
투명 방수시트이므로 시공상태 확인 용이
작업 공정 축소로 공사 기간 단축
두께 t =1.2m/m, 1.5m/m, 2,0m/m

VE INTEGRAL TRANSPARENT
WATERPROOF SHEET

VE 일체형 투명 방수시트

라운델 사용없이 시공하므로 부직포 및 방수시트
손상을 근원적으로 방지
투명 방수시트이므로 시공상태 확인 용이
작업 공정 축소로 공사 기간 단축
두께 t =1.2m/m, 1.5m/m, 2,0m/m

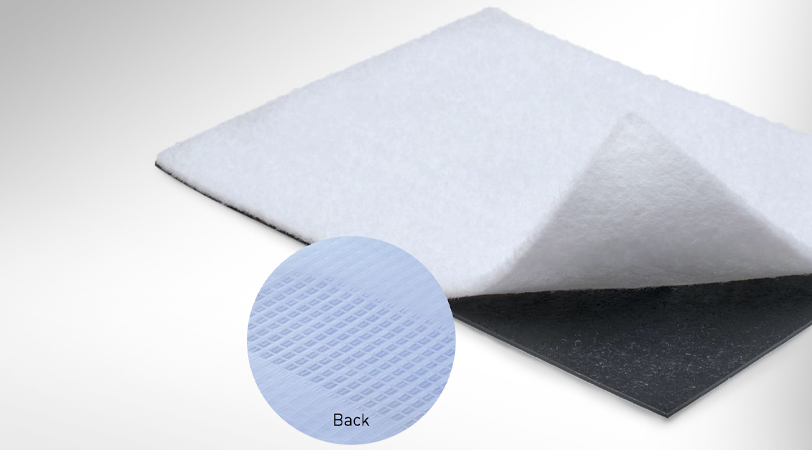

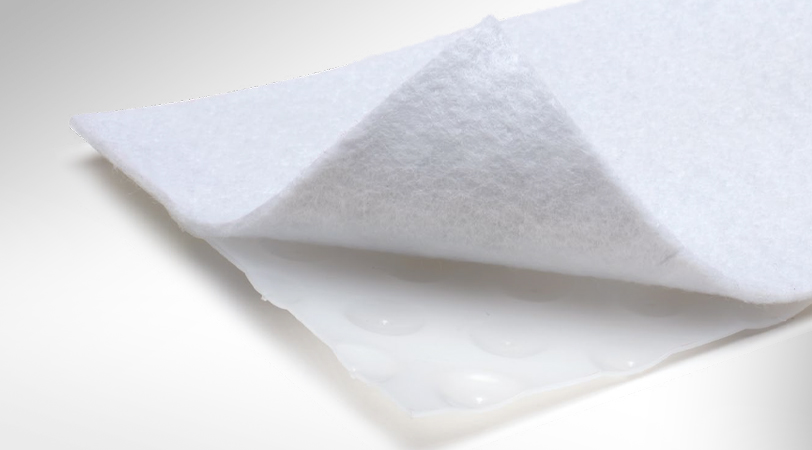

EVA INTEGRATED EMBOSSING
WATERPROOF SHEET

EVA 일체형 엠보싱 방수시트

라이닝 콘크리트 타설 시 발생하는 방수시트압착에 따른 끌림에 상응하는 엠보싱을 방수시트에 형성하여 (공장가공) 종축과 횡축에 대한 압착량을 보정하여 천단부 방수시트 끌림 현상을 저지
평면시트보다 라이닝 콘크리트 타설 상태를 양호하게 함
평면시트보다 내부의 유도 방수 상태 양호

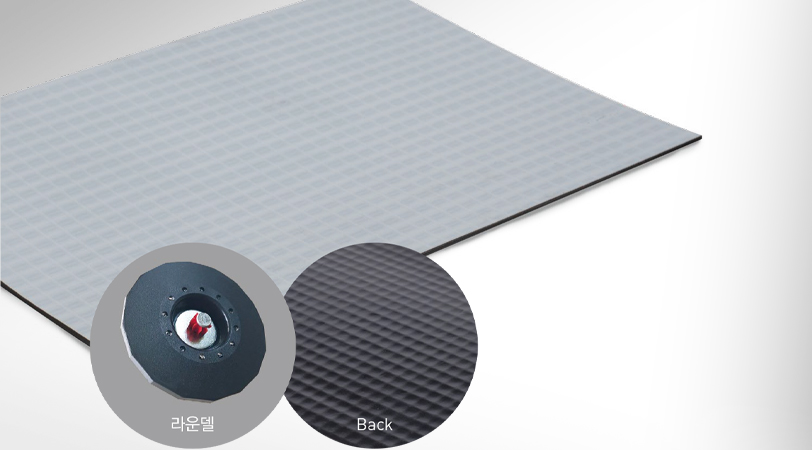

ECB REMOVABLE
WATERPROOF SHEET

ECB 분리형 방수시트

라운델 사용 방식
부직포와 시트 각각 시공, 작업 공정 복잡
라운델과 방수시트 융착 시 고열에 의한 시트 손상 및 부직포 훼손
시트가 불투명하여 라운델 위 방수시트 열 융착 시 정밀 시공 및 시공상태 확인 불가
재료 과다소요 두께 t = 2.0 > t : 1.2m/m

ECB INTEGRATED
WATERPROOF SHEET

ECB 일체형 방수시트

분리형 방수시트의 단점을 보완
작업순서와 시공방법은 EVA 일체형 방수시트와 동일
라운델과 방수시트 접착시 고열에 의한 시트손상 및 부직포 훼손 없음 작업공정 간편
두께 t =2.0m/m

적용범위

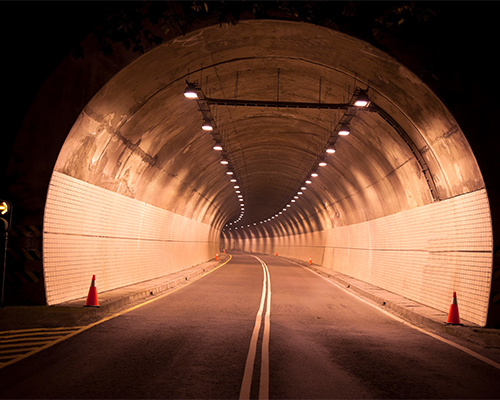

01

도로용, 철도용
터널 시트 방수

02

지하철용, 지하차도용
터널 시트 방수

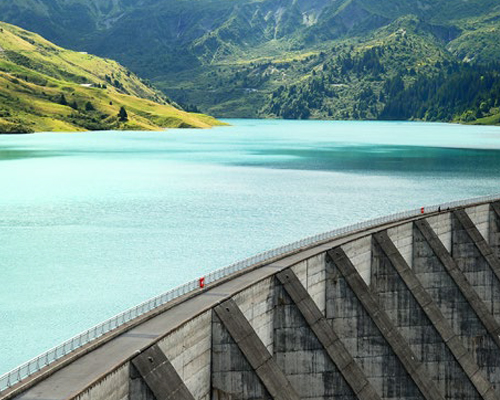

03

인공호수, 댐, 양어장, 수영장
기타 지하 구조물 시트 방수

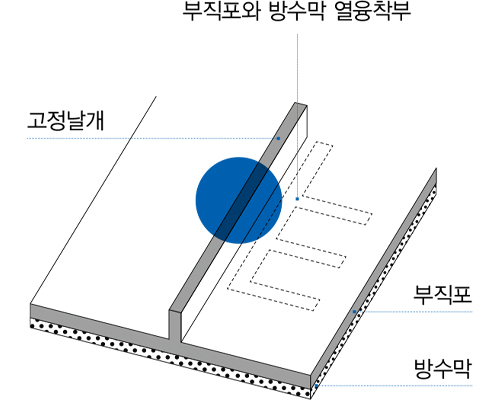

시공순서

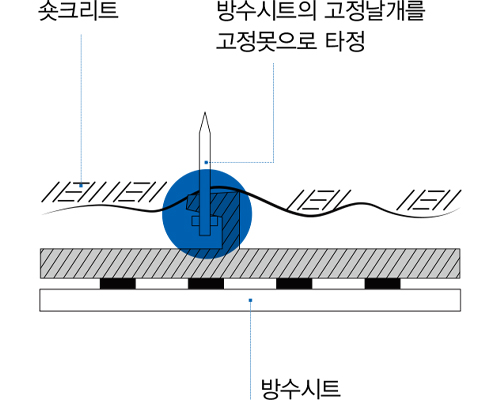

01

숏크리트에 고정날개를 대고
고정못을 타정하여 설치

02

일체형 방수시트에 부직포를
숏크리트에 타정한다.

03

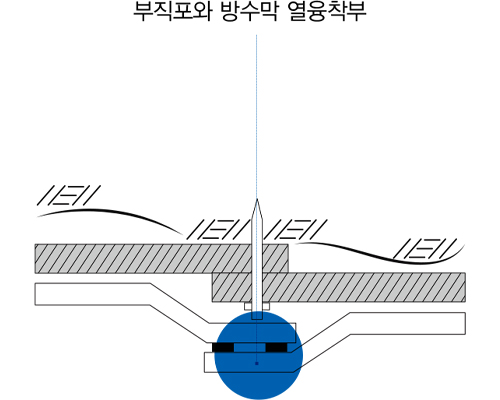

방수시트와 방수시트를
겹침한 후 열융착한다.

공법 종류 및 특성 비교

EVA ECB VE
일체형 일체형 엠보싱 분리형 일체형 투명 일체형
라운델방식 미사용 미사용 사용 미사용 미사용
방수막구조 ?반투명 또는 투명
?유연성 양호
?방수막과 부직포 일체
?시트에 엠보싱 형태
?유연성 양호
?방수막과 부직포 일체
? 불투명 흑백
양색으로 상온
유연성 미흡
? 불투명 흑백
양색으로 상온
유연성 미흡
? 방수막과
부직포 일체
? 투명/유연성 양호
? 방수막과 부직포 일체
? 투명성 양호 내부상태 확인 가능
? 초저밀도 폴리에틸렌 원료를 혼합하여 사용
시공성 양호 양호 - 양호 양호
경제성 양호 - - 양호 -
효과성 양호 최상 - 양호 양호
종합검토 ? 유연성이 좋아 터널 내부 굴곡형태에 따라
자유롭게 밀착시공 가능
? 경제적인 시공가능
? 공사 기간 단축
? 공법의 문제점인 천단부 방수시트의
처짐 또는 훼손 발생을 보완
? 콘크리트 타설 양호
? 라운델 사용으로 방수막 손상이
불가피하고 복잡한 공정으로 시공성이 불량
? 분리형의 시공성 불량을 개선 ? EVA일체형에 해당하는 장점 유지
? 가격이 비싼 반면 경제성이 떨어짐
? 투명성, 인장, 신장율이 좋음
